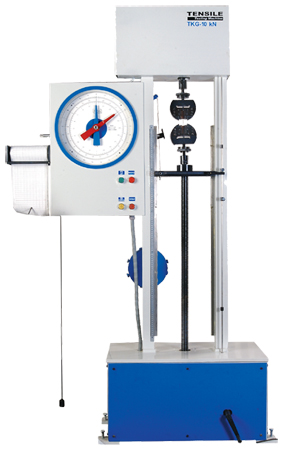

ANALOGUE – Machines de traction ( Model : TKG )

•	Variété de tests tels que la tension, de compression, de rupture Cross / flexion, de cisaillement, de collage linéaire / Préhension / Peeling force de rubans adhésifs, etc & sont menées.
•	Adapté pour tester une large gamme de matériaux comme le caoutchouc, bois, contreplaqué, en matière plastique, rexins, de la céramique, du téflon, du carton, du latex, des composites, des métaux ferreux, métaux non ferreux, etc des formes diverses comme ronds, plats, fil, fils, haltères, tissu, ceintures, rubans, cordes, etc
•	Une large gamme de poignées, joints & appareils spéciaux sont disponibles pour répondre à divers matériaux et formes.
•	Continue autographe rouleau "Load Elongation Vs" enregistreur.
•	Allongement à l'échelle au moins compter 1 mm.
•	Trois gammes de mesure pour des tests précis.
•	Un certain nombre de vitesses rude épreuve sont disponibles pour une sélection correcte.
•	Machine à courant alternatif ou à courant continu d'entraînement à moteur est disponible.
•	Différents modèles - Capacité maximale de 200 N à 50 kN.
•	Chargement de précision et de ± 1%, est conforme à l'IS: 1828 / BS: 1610.
•	Actionné à la main la coupe de presse avec les matrices de tailles différentes sont disponibles pour la coupe de spécimen haltère.

CARACTERISTIQUES TECHNIQUES POUR machines de traction -

Max. Capacity		Model - TKG				Model - TKG		Model - TKG
		200 N	500 N	1000 N	2500 N	5000 N	10 kN	25 kN	50 kN
Gammes de mesure	1st	0-50 N 0-100 N 0-200 N	0-100 N 0-250 N 0-500 N	0-200 N 0-500 N 0-1000 N	0-500 N 0- 1000 N 0-2500 N	0-1000 N 0-2500 N 0-5000 N	0-2 kN 0-5 kN 0-10 kN	0-5 kN 0-10 kN 0-25 kN	0-10 kN 0-25 kN 0-50 kN
	2nd
	3rd
Gammes moins Comtes	1st	0.1 N 0.2 N 0.4 N	0.2 N 0.5 N 1 N	0.4 N 1 N 2 N	1 N 2 N 5 N	2 N 5 N 10 N	0.004 kN 0.01 kN 0.02 kN	0.01 kN 0.02 kN 0.05 kN	0.02 kN 0.05 kN 0.1 kN
	2nd
	3rd
Échelle Allongement L.C		1 mm				1 mm		1 mm
Grip Speration Low - High -		25 mm 1000 mm				25 mm 750 mm		25 mm 600 mm
Vitesses de déplacement Vitesses standard		10 Speeds - 50, 100, 150, 200, 225, 250, 300, 400, 450 & 500 mm / min.				100 mm / min.		25 mm / min
Vitesses en option		-				Additional speed of 50 mm/min		Alternative speed of 1.3 mm/min in place of 25 mm/min OR 10 Speeds - 50, 100, 150, 200, 225, 250, 300, 400, 450 & 500 mm / min.
						Additional speed of 500 mm/min
						Alternative speed of 1.3 mm/min in place of 100 mm/min
						10 Speeds - 50, 100, 150, 200, 225, 250, 300, 400, 450 & 500 mm/min.
En option Variateur de vitesse en continu la variation		50 to 500 mm / min.				10 to 100 mm / min.		2.5 to 25 mm / min.
H.P (for standard speed)		0.25 / 0.5				0.5		0.5
Fournir		3 –Phase, 415 Volts, 50Hz, AC
Over travel safety		Provided with each model
Enregistreur (Graph)		Provided with each model

REMARQUE: Il est très important que lors de la commande machine à la prise en charge dûment prises en sélectionnant capacité appropriée, vitesses de déplacement, poignées de préhension de séparation &. Renseignements suivants doivent être fournis pour assurer que les tests des matériaux est en conformité avec les normes de suivi –

• Taille, la forme, les matériaux des éprouvettes.
• Charge minimale de rupture & maximum pour éprouvette (Pas force).
• La norme IS / BS / ASTM etc à suivre.
• Taux de forcer nécessaire.
• S'il vous plaît envoyer des échantillons représentatifs.

Haltère ACCESSOIRES DE COUPE SPECIMEN :

Actionné à la main Coupe Press, Taille 150mm x 150mm
Die overall length 50 mm as per IS:34 Part I & II, IS:5831
Die overall length 75 mm as per IS:3400 Part, IS:434 Part I & II, IS:5831
Die overall length 115 mm as per IS:3400 Part I, IS:2414, IS:2415 & IS:443
Die overall length 152 mm as per IS:2076

Poignées pour machines de traction (toutes les versions) -

Model	Capacité	Description	Caractéristiques	Application
TG 1/1	500 N	Poignée rouleau excentrique	25 mm wide x 3 mm thick	Pour Dumbell éprouvette en forme du caoutchouc et des plastiques costumes TKG- 200 N & TKG -500 N
TG 1/2	2 kN	Poignée rouleau excentrique	25 mm wide x 5 mm thick	Pour Dumbell éprouvette en forme du caoutchouc et des plastiques costumes TKG -1000 N & TKG-2500 N
TG 1/3	2 kN	Poignée rouleau excentrique	35 mm wide x 6 mm thick	Pour Dumbell éprouvette en forme du caoutchouc et des plastiques costumes TKG- 1000 N & TKG -2500 N
TG 1/4	5 kN	Poignée rouleau excentrique	50 mm wide x 6 mm thick	Pour Dumbell éprouvette en forme du caoutchouc et des plastiques costumes TKG -1000 N & TKG-2500 N
TG 1/5	5 kN	Poignée rouleau excentrique	50 mm wide x 6 mm thick	Pour Dumbell éprouvette en forme du caoutchouc et des plastiques costumes TKG 5000 N & TKG 10 kN

TG 2/1	2.5 kN	Cam type grip	100 mm wide x 10 mm thick	For fabric strip suits TKG -2500 N
TG 2/2	2.5 kN	Cam type grip	100 mm wide x 10 mm thick	For fabric strip suits TKG -5000 N & TKG-10 kN

TG 3/1	200 N	Du type à poignée vice	25 mm wide x 4 mm thick	Pour minces des échantillons plats de plus petite force comme des costumes en papier etc TKG -200 N
TG 3/2	5 kN	Du type à poignée vice	500 mm wide x 25 mm thick	Pour les matériaux plats tels que l'amiante, le cuir, le tissu, maillots de contreplaqué TKG -2500 N
TG 3/3	5 kN	Du type à poignée vice	50 mm wide x 25 mm thick	Pour les matériaux plats tels que l'amiante, le cuir, le tissu, maillots de contreplaqué TKG -5000 N & TKG-10 kN
TG 3/4	2.5 kN	Du type à poignée vice	20 mm wide x 5 mm thick	Pour fils rigides jusqu'à 1 mm et plates bandes costumes TKG -2500 N
TG 3/5	5 kN	Du type à poignée vice	100 mm wide x 6 mm thick	Pour les combinaisons d'échantillons de tissus TKG-2500 N
TG 3/6	5 kN	Du type à poignée vice	100 mm wide x 6 mm thick	Pour les combinaisons d'échantillons de tissus TKG -5000 N & TKG-10 kN
TG 3/7	5 kN	Du type à poignée vice	200 mm wide x 10 mm thick	Pour les combinaisons d'échantillons de tissus TKG -5000 N & TKG -10 kN

TG 5/1	2.5 kN	Poignée en forme de coin	25 mm wide x 5 mm thick	Pour bandes plates et costumes fils TKG -2500 N
TG 5/2	10 kN	Poignée en forme de coin	Round 5 to 10 mm Flat 25 mm wide x 10 mm thick	Pour obtenir un spécimen rond ou combinaisons d'échantillons plats TKG -5000 N & TKG -10 kN
TG 5/3	50 kN	Poignée en forme de coin	Round 5 to 10 mm Flat 35 mm wide x 12 mm thick	Pour obtenir un spécimen rond ou combinaisons d'échantillons plats TKG -50 kN
TG 5/4	2.5 kN	Poignée en forme de coin	Flat 25 mm wide x 20 mm thick	Pour plus épais que les spécimens convient de contreplaqué TKG -2500 N
TG 5/5	50 kN	Poignée en forme de coin	Flat 200 mm wide x 5 mm thick	Pour géotextile comme par ASTM costumes TKG -50 kN
TG 5/6	50 kN	Poignée en forme de coin	Flat 38 mm wide x 20 mm thick	Pour obtenir un spécimen très épais comme des costumes de contreplaqué TKG -25 & 50 kN

TG 6/1

2.5 kN

Luminaire O ring test

Pour tester O costumes anneauxTKG -2500 N

TG 7/1	500 kN	Borne du type à poignée	20 SWG or finer	Pour de fines combinaisons des câbles souples TKG -200 N & TKG -500 N
TG 7/2	1000 kN	Borne du type à poignée	Tape width 6 mm max.	For HDPE tape suits TKG -1000 N
TG 7/3	2.5 kN	Borne du type à poignée	20 SWG or finer	Pour de fines combinaisons des câbles souples TKG -2500 N
TG 7/4	2.5 kN	Borne du type à poignée	20 SWG or finer	Pour de fines combinaisons des câbles souples TKG -10 kN
TG 7/5	2.5 kN	Borne du type à poignée	20 SWG or finer	Pour de fines combinaisons des câbles souples TKG -25 kN & TKG -50 kN
TG 7/6	5 kN	Borne du type à poignée	Dia 4mm ropes.	Pour les non câbles métalliques / cordons de costumes etc nylon TKG -5000 N

TG 8/1	10 kN	Vice cum wedge type grip	Upto 5 mm dia, Flat 25 mm wide x 5 mm thick	Pour les fils et les plates bandes de costumes TKG -10 kN
TG 8/2	50 kN	Vice cum wedge type grip	Round 5 to 10 mm, Flat 35 mm wide x 10 mm thk	Pour les fils. Tiges, et des bandes costumes TKG -25 kN & TKG -50 kN
TG 8/3	50 kN	Vice cum wedge type grip	Flat 35 mm wide x 5 mm thick.	Pour plus difficiles les fils et les costumes des bandes TKG -25 kN & TKG – 50 kN
TG 8/4	50 kN	Vice cum wedge type grip	Flat 60 mm wide x 10 mm thick.	Pour plus larges combinaisons de bandes plates TKG -25 kN & TKG -50 kN

TG 9/1	10 kN	Spécial adhérence Borne	Dia 10 to 16 mm	Pour les combinaisons des cordes en nylon TKG -10 kN
TG 9/2	25 kN	Spécial adhérence Borne	Dia 10 to 16 mm	Pour les combinaisons des cordes en nylon TKG -25 kN & TKG -50 kN
TG 9/3	50 kN	Spécial adhérence Borne	50 mm wide	Pour les courroies plates bandes et costumes TKG -25 kN & TKG -50 kN
TG 9/4	50 kN	Spécial adhérence Borne	100 mm wide	Pour les courroies plates bandes et costumes TKG -25 kN & TKG -50 kN

TG 10/1	10 kN	Grip pour particulier spécimen en forme	As per IS 867	Pour spécimen plastique moulé parIS 867 suits TKG -2500 N
TG 10/2	10 kN	Grip pour particulier spécimen en forme	As per IS 867	Pour spécimen plastique moulé par IS 867 suits TKG -10 kN
TG 10/3	10 kN	Grip pour particulier spécimen en forme	As per IS 867	Pour spécimen plastique moulé par IS 867 suits TKG -25 kN & TKG -50 kN

TG 11/1	200 N	Cage de compression	85 (L) x 60 (D) x 140 (H) mm with dial gauge and scale	Pour le test de compression sur les combinaisons de matériaux souples / soft TKG- 200 N
TG 11/2	200 N	Cage de compression	85 (L) x 60 (D) x 140 (H) mm without dial gauge and scale	Pour le test de compression sur les combinaisons de matériaux souples / soft TKG -200 N
TG 11/3	2.5 kN	Cage de compression	100 (L) x 65 (D) x 200 (H) mm	Pour le test de compression sur les combinaisons de matériaux souples / soft TKG -2500 N
TG 11/4	10 kN	Cage de compression	150 (L) x 80 (D) x 200 (H) mm	Pour le test de compression sur les combinaisons de matériaux souples / soft TKG -10 kN
TG 11/5	50 kN	Cage de compression	150 (L) x 150 (D) x 200 (H) mm	Pour le test de compression sur les combinaisons de matériaux souples / soft TKG- 25 & 50 kN
TG 11/6	50 kN	Cage de compression avec échelle comparateur et le bord de balle.	80 (L) x 60 (D) x 60 (H) mm	Pour le test de compression sur les combinaisons de matériaux souples / soft TKG -25 & 50 kN
TG 11/7	50 kN	Cage de compression avec des installations	As per IS 10570 / 83	Pour froides combinaisons de résistance à l'écrasement TKG- 25 kN & 50 kN
TG 11/8	10 kN	Cage de compression avec comparateur et cage à billes	50 x 50 x 50 mm specimen	Pour le test de compression sur les costumes etc contreplaqué TKG -10 kN

TG 12/1	2.5 kN	Plier / cross rupture banc d'essai	50 wide x 25 thk x 150 mm span 5 mm roller radius.	Pour la réalisation de croix essai de rupture ou des combinaisons de tests de pliageTKG -2500 N
TG 12/2	10 kN	Plier / cross rupture banc d'essai	25 wide x 35 thk x 150 to 300 mm span.	Pour la réalisation de croix essai de rupture ou des combinaisons de tests de pliage TKG -10 kN
TG 12/3	25 kN	Plier / cross rupture banc d'essai	25 wide x 35 thk x 150 to 400 mm long span.	Pour la réalisation de croix essai de rupture ou des combinaisons de tests de pliage TKG -25 kN & 50 kN
TG 12/4	25 kN	Plier / cross rupture banc d'essai	60 wide x 10 thk x 90 mm span roller dia 30 mm	Pour un échantillon de 60 x larg large 10 x 120 mm convient de longues TKG -25 kN & TKG 50 kN
TG 12/5	25 kN	Montage d'essai MOR avec cage de compression	40 x 40 mm specimen x 100 span	Pour la réalisation de bétons réfractaires sur selon IS 10570/83 costumes TKG 25- kN & 50 kN
TG 12/6	1 kN	Traverser la rupture banc d'essai	50 wide x 100 mm span Roller radius 3.2 mm	Pour tester matériau sabot de frein selon IS 2742 partie 3 costumes TKG-2500 N
TG 12/7	2500 N	Montage d'essai MOR	500 mm span x width 100 mm	Pour le contreplaqué.
TG 12/8	10 kN	Montage d'essai avec MOR le comparateur	600 mm span x 80 mm width support radius 12, 18, 27, 37.5 mm	Pour le contreplaqué.
TG 12/9	5 kN	Pliez montage d'essai	600 mm span x width 50 mm	Pour le chargement de deux points selon IS 1734 partie II convient TKG-25 & 50 kN
TG12/10	10 kN	Traverser la rupture banc d'essai	Span 500 mm x width 100 mm Roller dia 15	Pour le test de MOR selon IS 1658/77.

TG 13/1

Hand operated Press

150 mm wide

Pour la coupe de spécimen Dumbell caoutchouc en forme de combinaisons matrices respectives TKG -2500 N

TG 14/1	25 kN	Résistance au cisaillement attachement	20 mm width x 10 mm thk	Pour tester la résistance au cisaillement interne selon IS 2742-92 Partie 5 couleurs TKG -25 & 50 kN
TG 14/2	10 kN	La fixation de la colle essai de cisaillement.	30 mm wide x 25 mm thk.	Pour les tests de cisaillement de la colle de maillots de contreplaqué TKG -10 kN
TG 14/3	10 kN	Montage d'essai de cisaillement	Dia 12.7 mm	Pour les tests de cisaillement de stratifiés selon IS 1998 costumes TKG -25 & 50 kN

TG 15/1	10 kN	Poignée pour vis contreplaqué & essai withdrawl clou	75 mm wide specimen	Pour tester contreplaqués selon IS 2380 costumes partie XIV TKG -10 kN
TG 15/2	10 kN	Grip pour la force perpendiculaire à la surface du contreplaqué à la traction	50 x 50 mm specimen	Pour le contreplaqué selon IS 2380 Partie V costumes TKG -10 kN
TG 15/3	25 kN	Grip pour ongles & contreplaqué vis avec le test de voix traînante	75 mm wide specimen	Pour tester contre-plaqué selon IS 2380 Partie XIV costumes TKG-25 & 50 kN
TG 15/4	25 kN	Grip pour la force perpendiculaire à la surface du contreplaqué à la traction	50 x 50 mm specimen.	Pour le contreplaqué selon IS 2380 Partie V costumes TKG - 25 & 50 kN

TG 21

10 kN

Poignée spéciale pour fanhook

Pour essayer des combinaisons crochet ventilateur TKG -25 & 50 kN

TG 22/1	1 kN	Grip pour la sécurité de l'attachement de fond s'arrête de Zip	-	Pour l'essai des postal selon annexe D de l'IS: 3148 - 1991 Fig.7 costumes TKG -2500 N
TG 22/2	1 kN	Grip pour la sécurité de l'attachement pour les premières marches & extracteur	-	To test according to Annex Zip H de IS: 3148 - 1991 (Fig 11 and Fig. 8)
