	FINE SPAVY ASSOCIATES & ENGINEERS PVT. LTD.

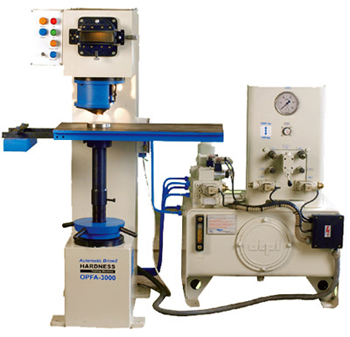

AUTOMATIQUE TESTEURS OPTIQUES dureté Brinell (Model :OPFA-3000, OPFA-3000-PC)

•	La machine est robuste, de type C & cadre de charge a été conçu pour les essais de production de fonte ou pièces forgées comme des ressorts à lames, arbres à cames, etc pour la valeur de dureté Brinell. Cette machine est adaptée pour les fonderies, l'industrie ingénierie sur ligne de production.
•	Comme la plupart des opérations sont rapides et automatiques, la vitesse d'essai est élevée à la fatigue de l'opérateur.
•	Le temps de cycle (à l'exception de chargement / déchargement) est d'environ 12 secondes par test.
•	Chargez les stades - 750 kgf et 3000 kgf.
•	Mesure optique grossissement de 14 X.
•	Job chargement / déchargement, poussez le bouton de fonctionnement, poussant début de cycle, de-serrage boutons ne sont réarmement manuel & opérations tout est automatique.
•	Un bouton poussoir est enfoncé pendant les opérations du cycle de démarrage & hydrauliques. Après le temps de cycle, l'impression est visible sur l'écran, ce qui (Diamètre) doit être mesurée à l'aide d'un microscope de 0,01 mm moins de comptage.
•	Modèle informatisé est disponible. Modèle informatisé a construit dans les CCD et un logiciel approprié de pointe. Dureté sera affiché sur le moniteur ordinateur automatiquement. Impression des résultats puissent être prises.
•	Précision conforme à l'IS: 2281.

CARACTERISTIQUES TECHNIQUES - POUR TEST AUTOMATIQUE BRINELL OPTIQUE DURETÉ, Modèle: OPFA - 3000

1) Niveaux de charge - 750 kg and 3000 kg.
Niveau de charge de 500 kg et / ou 1000 kg peuvent être fournis à un coût supplémentaire.

2)   Machine frame (C type)
      a)   Depth of throat
      b)   Max. Distance between supporting table and penetrator
      c)   Size of supporting table with fixing slots

3)  Appareil de mesure optique avec projection de l'image sur l'écran avant
      a)   Grossissement
      b)   Au compte de la mesure

4)   Hydraulic system
      a)   Maximum operating pressure
      b)   Course de piston de serrage
      c)   Course de chargement piston

5)   Drive - Electro hydraulique adapté pour
      a)   Fournir
      b)   Power pack

6)   Dimensions hors tout (largeur x profondeur x hauteur)
      a)   Machine
      b)   Power Pack

7)   Poids net
      a)   Machine
      b)   Le bloc d'alimentation

- 200 mm
- 360 mm
- 260 x 400 mm

- 14 X
- 0.01 mm

- 70 bar
- 20 mm
- 18 mm

-   3 Ph. 440 V, 50 C/Sec. A.C.
-   1 HP

-   410 x 700 x 1350 (Aprox)
-   600 x 500 x 975   (Aprox)

-   450 kg (Aprox)
-   150 kg (Aprox)

Etendue de la livraison -

1)   Machine comme indiqué ci-dessus
2)   Le bloc d'alimentation
3)   Accessoires standard comme ci-dessous -
      a) Extension de la vis principale (for 0 – 130 mm)
      b) Extension de la vis principale (for 125 – 255 mm)
      c) Test table with slots for clamping
      d) 100 Vee permanent table mm
      e) Support à boules5 mm
      f) Support à boules10 mm
      g) Block test HB 5/750
      h)Block test HB 10/3000
      i) Manuel d'instruction
      j) Jeu de Clés

- 1 No
- 1 No

- 1 No
- 1 No
- 1 No
- 1 No
- 1 No
- 1 No
- 1 No
- 1 No
- 1 No
- 1 No

Contrôle de la machine -

1. Réglages initiaux-

a)	Selon la hauteur de la tâche, sélectionnez une pièce adaptée à vis d'extension et fixez la vis principale.
b)	Selon la forme du travail de choisir un support adapté plat c.-à-Vee table pour emplois permanents et une table à plat pour des emplois à fond plat. Résoudre ce en haut à vis / extension.
c)	Placez le levier sélecteur de charge à la charge d'essai requise soit 750 kg ou 3000 kg.
e)	Assurez-vous que requis mm balle pénétrateur Ø 5 mm ou 10 est fixé.
f)	Positionnez le travail sur la table et régler la hauteur de la vis de telle sorte que la surface de test de l'emploi est d'environ 5 mm au-dessous de la face inférieure cône de serrage. Maintenant, la machine est prête pour les essais de production.

2. Cycle d'essai -

a)	Démarrer la machine par bouton-poussoir ON. Le piston de serrage passe en position inférieure et le piston de chargement avec pénétrateur va à la position supérieure et l'indenteur se déplace vers indexé (équipée) position.
b)	Appuyez sur le bouton de démarrage du cycle. Le piston se déplace de haut en bas le travail est serré contre le cône de serrage avec une force de 500 kg. Ensuite, le piston descend chargement. Le pénétrateur se déplace vers sa position verticale et la charge de consigne est appliquée sur l'éprouvette un signal lumineux qui s'allume est prévue lorsque la charge est appliquée. La charge appliquée est maintenue constante pendant une durée déterminée avant. Puis le piston monte et le chargement du pénétrateur est indexé de sorte que l'impression soit visible à l'écran. Mesurer l'impression par le micromètre.
c)	Appuyez sur le bouton de serre-joint.
d)	Décharger le travail et la machine est prête pour le test suivant.

3. Ainsi-

a)	Job chargement / déchargement
b)	Impression / mesure
c)	Pousser début de cycle
d)	De-clamp boutons
Ne sont que des opérations manuelles et le reste tout est automatique.
La machine est conçue pour un fonctionnement continu dans les environnements de fonderie / forge magasin, etc
