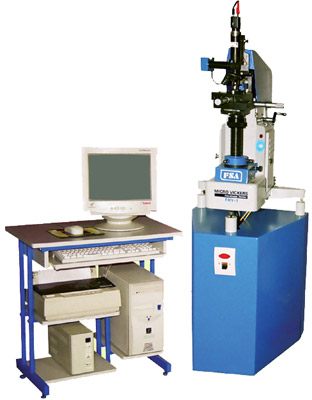

Micro-dureté Vickers machines d'essai ( Model : FMV-1 ) |
| • |
Convient pour les composants de finition tels que des feuilles minces, fils fins, des pièces de montres, etc comme des ressorts, roulements, engrenages, pivots pointe de lames de rasoir, des perceuses, des dents de fichiers, de feuilles métalliques, etc, aiguilles chirurgicales, les points de stylo & ainsi de suite. |
| • |
Pour déterminer la dureté de - revêtements de surface (comme la galvanoplastie, etc), les pièces de cas extrêmement minces durcies, des moulages anodisé aluminium, de visages tournés soufflés ou roulé, etc. |
| • |
Une gamme de charges d'essai peut être utilisée pour répondre à une application particulière. Charges d'essai de 10 grammes à 1000 grammes. |
| • |
Grossissements - 125X 625X, 250X & disponibles. |
| • |
XY est pourvu d'au comptage de 0,01 mm, ce qui peut se déplacer le poste selon les exigences. |
| • |
Une précision de diamant pénétrateur (136 ° pyramide) est utilisé pour faire des entailles vives sur les spécimens / échantillons. |
| • |
Hauteur d'essai maximale x Gorge: 115 x 70 mm. |
| • |
Chargez la précision et à ± 1% de la valeur nominale de charge. Machine conforme à l'IS: 1754. |
| • |
Computerized model is available .Computerized model has built in CCD and suitable advanced software. Hardness will be displayed on computer monitor automatically. Results printout can be taken. |
| • |
Supplémentaires (en option) - des accessoires comme pénétrateur Knoop, bloc d'essai Knoop, vice précision, dispositif de spécimen mince maintenant, en forme de V enclume, Vertical Horizontal & périphériques beau spécimen de maintien, Table tournante, etc sont disponibles. |
|
| |
| |
CARACTERISTIQUES TECHNIQUES - POUR MICRO VICKERS testeur de dureté (FMV-1) |
| |
Sr. No. |
Specifications |
1 |
Hauteur maximale d'essai |
115 mm |
2 |
Gorge de la machine |
70 mm |
3 |
Charges d'essai |
10, 25, 50, 100 gms. & 200 to 1000 gms. in steps of 100 gms. |
4 |
Précision de charge |
± 1% of valeur nominale de charge |
5 |
Type de pénétrateur |
Micro Vickers diamant pénétrateur (136° Pyramid) |
6 |
Grossissements -
a) Grossissement objectif
b) Grossissement oculaire
c) Grossissement total |
10X, 20X and 50X sélectionnable
12.5X (Approx)
125X, 250X and 625X |
7 |
Max. Mesure diagonale (Champ de vision) |
with 10X Objectif - 1 mm
with 20X Objectif - 0.5 mm
with 50X Objectif - 0.2 mm |
8 |
Au nombre des mesures |
with 10X Objectif - 0.001 mm
with 20X Objectif - 0.0005 mm
with 50X Objectif - 0.0002 mm |
9 |
X-Y Étape -
a) Taille du plateau
b) Max. voyage XX & axe YY
c) Au nombre des mesures |
100 mm x 100 mm
50 mm chaque
0.01 mm |
10 |
Positionnement vertical de l'échantillon |
Par soulèvement et d'abaissement des vis principale à volant. Bouton supplémentaire prévu à mise au point fine. |
11 |
Application de la charge d'essai |
Par un coup de main à deux positions actionné le levier. |
12 |
Enlèvement de la charge d'essai |
Automatique |
13 |
Alimentation |
Monophasé, 230 V, 50 Hz, AC |
14 |
Puissance |
50 Watts |
15 |
Poids de la machine (net) |
110 kg. (Approx) |
16 |
Dimensions hors tout de la machine |
500 L x 500 W x 1450 H (mm) (Approx).
(avec bâti de machine) |
|
| |
| |
| Accessoires livrés en standard avec la machine - |
| |
Sr. No. |
Coordonnées |
Qty. |
1 |
X-Y Étape |
1 No. |
2 |
Diamond indentor (136° Pyramid) |
1 No. |
3 |
Microscope de mesure |
1 No. |
4 |
Lentilles de l'objectif - 10 X
- 20 X
- 50 X |
1 No.
1 No.
1 No. |
5 |
Bloc d'essai standard (HV-1) |
1 No. |
6 |
Courir pour réglage de niveau |
3 No. |
7 |
Ampoule de rechange |
1 No. |
8 |
Ensemble d'outils |
1 set |
9 |
Tableau de calcul de la dureté |
1 copy |
10 |
Instruction manual |
1 No. |
11 |
Bâti de machine |
1 No. |
|
| |
Accessoires supplémentaires - |
| |
• Knoop Indentor.
• Bloc Knoop essai de dureté (HK).
• Vice précision - Max. Ouverture 100 mm
• Thin dispositif de retenue spécimen 0.4 to 3 mm.
•Anvil forme de «V» - Pour la mesure de surfaces cylindriques.
• Vertical beau spécimen dispositif de retenue pour la tenue de 0,5 à 4 mm ronde des échantillons pour la mesure de la section transversale.
• Horizontale beau spécimen dispositif de retenue - Pour maintenir bien dia objets cylindriques - 0,5 à 4 mm.
• Table tournante - A utiliser avec Dia vice précision. 90 mm, graduation à 5 °. |
| |
|
