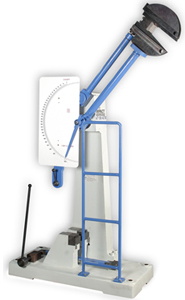

ASTM IMPACTO CHARPY PRUEBAS DE LA MÁQUINA
( Model : AIT-300-ASTM, AIT-300-ASTM (D)
CARACTERÍSTICAS:
• Para las pruebas de Charpy en diversos materiales
• En sentido estricto se ajusta a la norma ASTM-E-23-2007 speficiations.
• Funciona en péndulo principio, la diferencia entre la altura de caída de péndulo antes de la rotura y la altura de ascenso después de la rotura de la muestra es proporcional adireclty Empact energía
absorbida por la muestra y se indica mediante un puntero en undial grande para el modelo: AIT-300-ASTM y en la pantalla para el modelo: AIT-300-ASTM (D)
• El diseño único soporte que las instalaciones de posicionamiento rápido y fácil y el centrado de la muestra, que es requisito básico de la Sub-Zero pruebas
• resorte exclusivo cargados los sistemas de frenado de forma gratuita de frenado suave y tirón
• Aprobación del NIST de la máquina con muestras de NIST-EE.UU., se puede arreglar
• Modelo: AIT-300-ASTM (D) es una versión digital de modelo AIT-300-ASTM
ACCESORIOS DE SERIE:
• El delantero Charpy - 1, no.
• Bloque de apoyo Charpy - con 1 juego.
• Muestra indicador de ajuste (para Charpy) - 1, no.
• Juego de llaves - 1 juego.
• Fundación braket - 1, no.
ADECUADO PARA:
PRUEBAS Charpy
• La energía potencial inicial (Julios)
• graduación de la escala Mainiumm para AIT-300-ASTM (Julios)
• Resolución de AIT-300-ASTM (D)
• ángulo de caída del péndulo (grado)
• la velocidad sorprendente de péndulo (m / s)
• Distancia entre eje de rotación y el centro de la huelga (es decir, longitud del péndulo) (mm)
• Peso Efectiva del péndulo (kg)
• fricación total y las pérdidas de fricción con el aire (%) de máx. energía de impacto
• Distancia entre el centro de percusión del péndulo físico y el centro de la muestraCharpy (mm)
• Ángulo de borde sorprendente (grado)
• Radio del borde sorprendente (mm)
• Anchura de la punta (mm)
30±20
8±0.05 mm
4
YUNQUES de muestras y de apoyo:
• Adecuado para el tamaño de la muestra (mm)
• Distancia entre yunques (mm)
• Ángulo de yunques (grado)
• Radio de los soportes (grado)
• Por encima de todo tamaño (mm) aprox
• Peso Nueva (kg) aprox
10x10x55
40±0.05
800±20
1±0.05
930L x 460 w x 2070 H
500
ACCESORIOS OPCIONALES:
• Auto cetering pinzas de probeta Charpy (especialmente útil para la realización depruebas a bajo cero de temperatura)
• Sub Zero baño de temperatura con indicador digital de temperatura
• Ir: No-Go medidores de confireming los siguientes parámetros de la muestra dentro de los límites especificados por la norma º
a) Centro de primera línea de los dos extremos
b) El ángulo de corte en V
c) Profundidad por debajo del estándar de primera clase V
d) Sección transversal de la muestra 10x10 mm
• Fresa de corte en V
• Charpy y Muesca Izod (V & U) Máquinas de brochado
• Los medidores de expansión lateral según la norma ASTM-E-23
• Impacto de la muestra estándar para la verificación de la máquina del NIST, EE.UU. (También nos comprometemos calibración de la máquina según la norma ASTM-E-23, incluyendo la aprobación del
NIST - EE.UU.)
