MICRO dureza Vickers PRUEBAS DE MÁQUINAS ( Model : FMV-1 ) |
| • |
Adecuado para los componentes de acabado, como delgadas láminas, alambres finos, piezas, etc Mira como resortes, rodamientos, engranajes, pivote de vanguardia de hojas de afeitar, los taladros, los dientes de archivos, láminas metálicas, etc agujas quirúrgicas, puntos de la pluma y así sucesivamente. |
| • |
Para determinar la dureza de - revestimientos de superficies (como galvanoplastia, etc), piezas de casos extremadamente delgadas endurecidos, fundición de aluminioanodizado de caras marchitas, tiro o enrollado, etc |
| • |
Una gama de cargas de prueba se puede utilizar para adaptarse a la aplicación en particular. Las cargas de prueba de 10 gramos a 1000 gramos. |
| • |
Aumentos - 125x y 625x 250X y disponibles. |
| • |
XY está provisto con al recuento de 0,01 mm, que puede moverse el trabajo según los requisitos. |
| • |
Una precisión diamante penetrador (136 ° pirámide) se utiliza para hacer muescasafilados sobre los especímenes y muestras. |
| • |
Prueba de la altura máxima x Garganta: 115 x 70 mm. |
| • |
Exactitud de la carga dentro de ± 1% del valor de la carga nominal. Máquina se ajusta aES: 1754. |
| • |

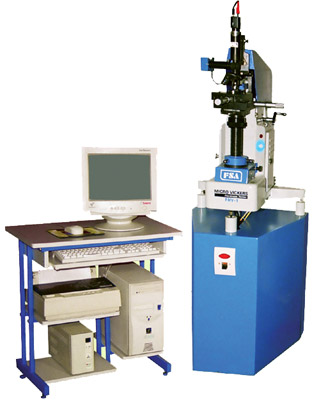

Modelo computarizado está disponible. Modelo computarizado se ha construido en elCCD y un avanzado software adecuado. La dureza se mostrará en la pantalla del ordenador de forma automática. Impresión de los resultados se pueden tomar. |
| • |
Extra (opcional) accesorios como penetrador Knoop - Knoop, bloque de prueba, el viciode precisión, el dispositivo muestra la celebración de Delgado, el yunque en forma de V, el dispositivo muestra bien vertical y horizontal, mesa de la celebración de Rotary, etcestán disponibles. |
|
| |
| |
ESPECIFICACIONES TÉCNICAS PARA LA MICRO - Dureza Vickers Tester (FMV-1) |
| |
Sr. No. |
Especificaciones |
1 |
Altura máxima de la prueba |
115 mm |
2 |
Garganta de la máquina |
70 mm |
3 |
Las cargas de prueba |
10, 25, 50, 100 gms. & 200 to 1000 gms. in steps of 100 gms. |
4 |
Exactitud de la carga |
± 1% de valor nominal de carga |
5 |
Tipo de indentador |
Micro Vickers Diamond indentador (136 ° Pirámide) |
6 |
aumentos -
a) Objetivo de ampliación
b) Aumento del ocular
c) un aumento total |
10X, 20X and 50X seleccionable
12.5X (Aprox)
125X, 250X and 625X |
7 |
Max. Medida en diagonal (campo de visión) |
with 10X objetivo - 1 mm
with 20X objetivo - 0.5 mm
with 50X objetivo - 0.2 mm |
8 |
Cuenta mínima de medida |
with 10X objetivo - 0.001 mm
with 20X objetivo - 0.0005 mm
with 50X objetivo - 0.0002 mm |
9 |
X-Y Stage -
a) Tamaño de la superficie de la mesa
b) Max. viajes XX y eje YY
c) al cargo de Medición |
100 mm x 100 mm
50 mm each
0.01 mm |
10 |
Posicionamiento vertical de la muestra |
Al elevar y bajar de tornillo principal con el volante. Mando adicional proporcionada para un enfoque fino. |
11 |
La aplicación de carga de prueba |
Por una mano de dos posiciones operada palanca. |
12 |
La eliminación de la carga de prueba |
automático |
13 |
Fuente de alimentación |
monofásico, 230 V, 50 Hz, AC |
14 |
poder |
50 Watts |
15 |
Peso de la máquina (neto) |
110 kg. (Aprox) |
16 |
Las dimensiones globales de la máquina |
500 L x 500 W x 1450 H (mm) (Approx).
(with machine stand) |
|
| |
| |
| Accesorios estándar suministrados con la máquina - |
| |
Sr. No. |
Datos |
Qty. |
1 |
X-Y Stage |
1 No. |
2 |
Diamond penetrador (136° Pyramid) |
1 No. |
3 |
Microscopio de medición |
1 No. |
4 |
lentes del objetivo - 10 X
- 20 X
- 50 X |
1 No.
1 No.
1 No. |
5 |
Bloque de prueba estándar (HV-1) |
1 No. |
6 |
Patas de ajuste del nivel de |
3 No. |
7 |
lámpara de recambio |
1 No. |
8 |
Conjunto de herramientas |
1 set |
9 |
Dureza tabla de cálculo |
1 copy |
10 |
Manual de instrucciones |
1 No. |
11 |
máquina de soporte |
1 No. |
|
| |
Accesorios adicionales - |
| |
• penetrador Knoop.
• Bloque de prueba de la dureza Knoop (HK).
• Precisión Vice - Max. La apertura 100 mm
• espécimen fino dispositivo de sujeción 0,4 a 3 mm.
• "V" forma de yunque - Para la medición de superficies cilíndricas.
• vertical de la muestra bien el dispositivo de sujeción para la celebración de 0,5 a 4 mm de la Ronda de muestras para la medición de la sección transversal.
• Dispositivo horizontal hermoso ejemplar de retención - Para la celebración dediámetro fino bloques redondos - de 0,5 a 4 mm.
• Mesa giratoria - Se puede utilizar con precisión Dia Vicepresidente. 90 mm,graduación en 5 °. |
| |
|
