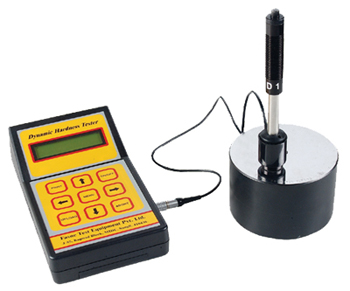

PORTÁTILES DINÁMICAS Durómetros ( Model : DHT-6 )
|
• |
Diseño elegante y práctico, viene en un maletín delgado, para la realización de la máquina. |
• |
Se utiliza principalmente para comprobar la dureza en espacios reducidos, en los componentes grandes y pesados, piezas de instalación permanente, con los gastos dela prueba bajo. |
• |
La máquina ha construido en las instalaciones de conversión de material dado para convertir el valor "D" de Vickers (HV), Rockwell (HRB, HRC), Brinell (HB), las escalas deUTS que se puede seleccionar pulsando las teclas de flecha. |
• |
El modelo opera en dos el número de células de lápiz. |
• |
30 escalas de dureza de las sondas de diferentes seleccionables por teclas sensibles al tacto de pluma. |
• |
Pantalla alfanumérica - 16 caracteres x 2 líneas LCD con la electrónica mejorada,circularidad micro controlador y el software fácil de usar. La pantalla indica que el material seleccionado y escala de combinación y valor de la dureza. |
• |
Cinco números de sondas D, G, SH, EX y C se pueden dar en diferentes combinaciones. |
• |
Fondo para conectar la impresora de matriz de puntos a través del puerto paralelo centronics. |
• |
Hasta 100 lecturas se pueden almacenar en la memoria de la máquina para la impresión de propósito. |
• |
Interfaz en serie es posible con puerto RS 232 a un costo adicional. |
• |
Servicios de calibración automática de la sonda está disponible a través del teclado. |
• |
Extra (opcional) - Los accesorios tales como bloques de prueba estándar, los anillos de apoyo, la impresora, la interfaz en serie, diferentes tipos de sondas disponibles. |
|
| |
| |
Especificaciones detalladas de durómetro DINÁMICO - |
Intervalos de medición de – |
| |
| 1. Por norma de la sonda (D) / sonda a corto plazo (SH) / Probe Plus (EX) Escalas (a continuación) – |
| |
Dureza / Material |
Prueba de Rango y el Código de Orden |
Brinell |
Vickers |
Rockwell-C |
Rockwell-B |
Shore D |
Acero y de fundición
De acero sin alear / de baja aleación |
80 - 647
ST / BHN |
80 - 940
ST / VPN |
20 - 68
ST / HRC |
38.4 - 99.5
ST / HRB |
32.5 - 99.5
ST / HSD |
Alto contenido en carbono,
El cromo de alta
(12% y más) de trabajo en frío acero para herramientas |
- |
80 - 898
HC / VPN |
20.4 - 67.1
HC / HRC |
- |
- |
S.G. Hierro (CI con esferoides
y grafito nodular) (GG-40-80) |
131 - 387
SG / BHN |
- |
- |
- |
- |
De fundición gris
Grado 15-40 (GG) |
93 - 334
CI / BHN |
- |
- |
- |
- |
Al fundido. Aleaciones sin tratar y se extinguió y moderado estado de |
30 - 159
AL / BHN |
- |
- |
- |
- |
Aleaciones de cobre cinc (latón) |
40 - 173
BS / BHN |
- |
- |
13.5 - 95.3
BS / HRB |
- |
Al cobre. y
Aleación de cobre estaño (Bronce) |
60 - 290
BZ / BHN |
- |
- |
- |
- |
Las aleaciones de cobre forjado
(De baja aleación) |
45 - 315
Cu / BHN |
- |
- |
- |
- |
De acero inoxidable y
Alta temperatura. acero resistente. |
85 - 655
SS / BHN |
85 - 800
SS / VPN |
19.6 - 62.4
SS / HRC |
46.5 - 101.7
SS / HRB |
- |
|
| |
| |
2. Para pesados de la sonda (G) escalas (a continuación) - |
| |
Dureza / Material |
Brinell |
Rockwell-B |
Acero y Acero Fundido / no aleado y de baja aleación |
90 - 640
ST / BHN-G |
47 - 99
ST / HRB-G |
De fundición gris de Grado 15 - 40 (GG) |
90 - 315
CI / BHN-G |
- |
SG de hierro (CI con grafito spheroided y nodular) (G.G - 40, 80) |
125 - 350
SG / BHN-G |
- |
|
| |
| |
| 3. Para la sonda de baja energía (C) escalas (a continuación) - |
| |
Dureza / Material |
Brinell |
Vickers |
Rockwell-C |
Shore-D |
Acero y Acero Fundido / no aleado
y de baja aleación |
80 - 683
ST / BHN-C |
80 - 996
ST / VPN-C |
20 - 69.5
ST / HRC-C |
31.9 - 99.6
ST / HSD-C |
|
| |
| |
Dimensiones (aprox.) - |
| |
Probes - Standard (D) - Dia. 25 x 150 mm long.
Short (SH) - Dia. 25 x 100 mm long.
Extended (EX) - Dia. 25 x 150 mm long.
Heavy (G) - Dia. 30 x 255 mm long.
Low energy (C) - Dia. 25 x 145 mm long.
Digital Display Unit - 188 (L) x 105 (W) x 64 (H) mm. |
| |
MEDICIÓN DE PRECISIÓN -
Desviación media de medición ± 1% se refiere a D = 800 en la norma un bloque de prueba "D" en una ubicación determinada prueba |
| |
Peso (aprox.) -
Sonda (Estándar) - 150 gramos.
Unidad de Presentación - 325 gms.
Escala de 'D' bloque de prueba estándar - 3000 gramos.
Peso total - 7 kg. de la máquina (con todos los accesorios y estuche) |
| |
Temperatura de funcionamiento. GAMA -
0°C to 50°C |
| |
| |
ÁMBITO DE APLICACIÓN |
| |
CAMPO |
For D/SH/EX Probe |
For G Probe |
For C Probe |
Preparación de la superficie a ensayar |
N 7 ( 66 ) |
N9 |
N5 |
Max. rugosidad de la profundidad de RL |
10 microns |
30 microns |
2.5 microns |
Av. rugosidad de Ra = profundidad de Cla = AA |
2 microns |
7 microns |
0.4 microns |
Min. peso de la pieza de prueba ..........
- De forma compacta
- Con un sólido apoyo
- junto |
5 kg.
2.5 kg
0.1 to 2 kg.
|
15 kg.
5-15 kg
0.5-5 kg.
|
1.5 kg.
0.5-1.5 kg
0.02-0.5 kg
|
Min. espesor de la pieza de ensayo acoplado |
5 mm |
15 mm |
2 mm |
Min. espesor de la capa superficial con endurecimiento |
0.8 mm |
- |
0.2 mm |
El sangrado de la punta de la muestra con 300 HB ...............
Dureza - Diámetro
profundidad |
0.6 mm
13 micron
|
-
|
-
|
Min. orificio de diámetro. de la muestra (sólo para sonda corta) |
100 mm |
- |
- |
|
| |
Con la máquina estándar de anillo de soporte puede trabajar en un radio mínimo de 60 mm convexo o cóncavo. Para trabajo de menor diámetro. adecuadas anillos de soporteadicionales pueden ser proporcionados. (Ref. accesorios adicionales). |
| |
CONDICIONES DE SUMINISTRO DE ENERGÍA
Pilas (1.5 VDC x 2 Nos.) ; Size - AA, Type - R6. |
| |
ACCESORIOS DE SERIE
• Sonda (Normalmente "D", si ProbeCan otras especificadas se suministra en lugar de 'D')
• la unidad de visualización digital
• Bloque de prueba estándar calibrado en 'D' Escala
• Cepillo para la limpieza de la sonda
• Funda de transporte para la máquina
• Manual de instrucciones
• Acoplamiento Jelly |
- 1 No.
- 1 No.
- 1 No.
- 1 No.
- 1 No.
- 1 No.
- 50 gms. |
| |
Extra (opcional) ACCESORIOS
Bloque de prueba estándar de cualquier dureza.
Anillos de apoyo para radio menor de -
• (SR 1) convexa, cóncava, el radio cilíndrico, esférico 30 a 60 mm
• (SR 2) convexa cilíndrica radio de 14,5 a 30 mm
• (RE 3) convexo cilíndrica radio de 10 a 15 mm
• (SR 4) cóncava cilíndrica radio de 16,5 a 30 mm
• (SR 5) Cóncavo cilíndrica radio de 12,5 a 17 mm
• (SR 6) cóncavas cilíndricas radio de 11 a 13 mm. |
| |
Interfaz de serie (basada en Windows 98).
80 Col. impresoras matriciales.
Los diferentes tipos de sondas -
• Estándar (D)
• Corto (SH)
• Extensión (EX)
• pesado (G)
• Bajo consumo (C) |
| |
